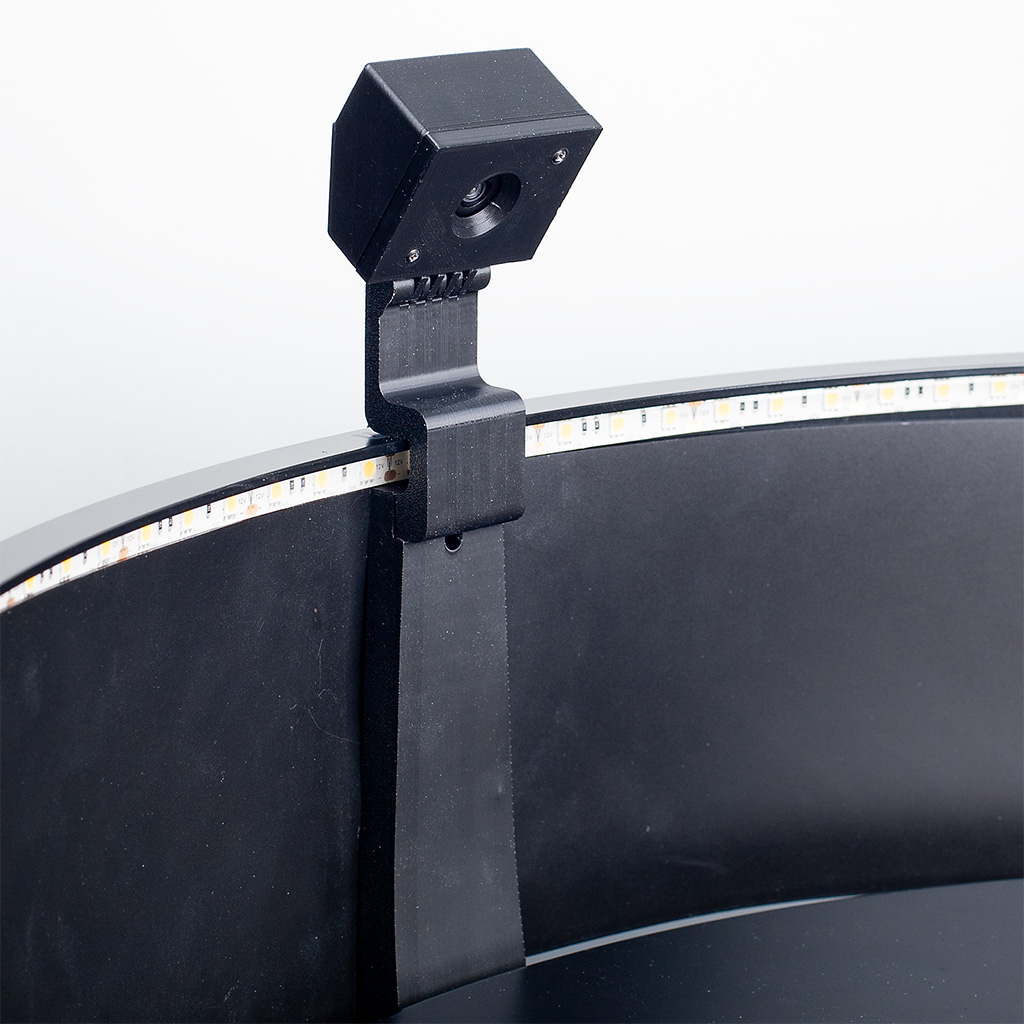

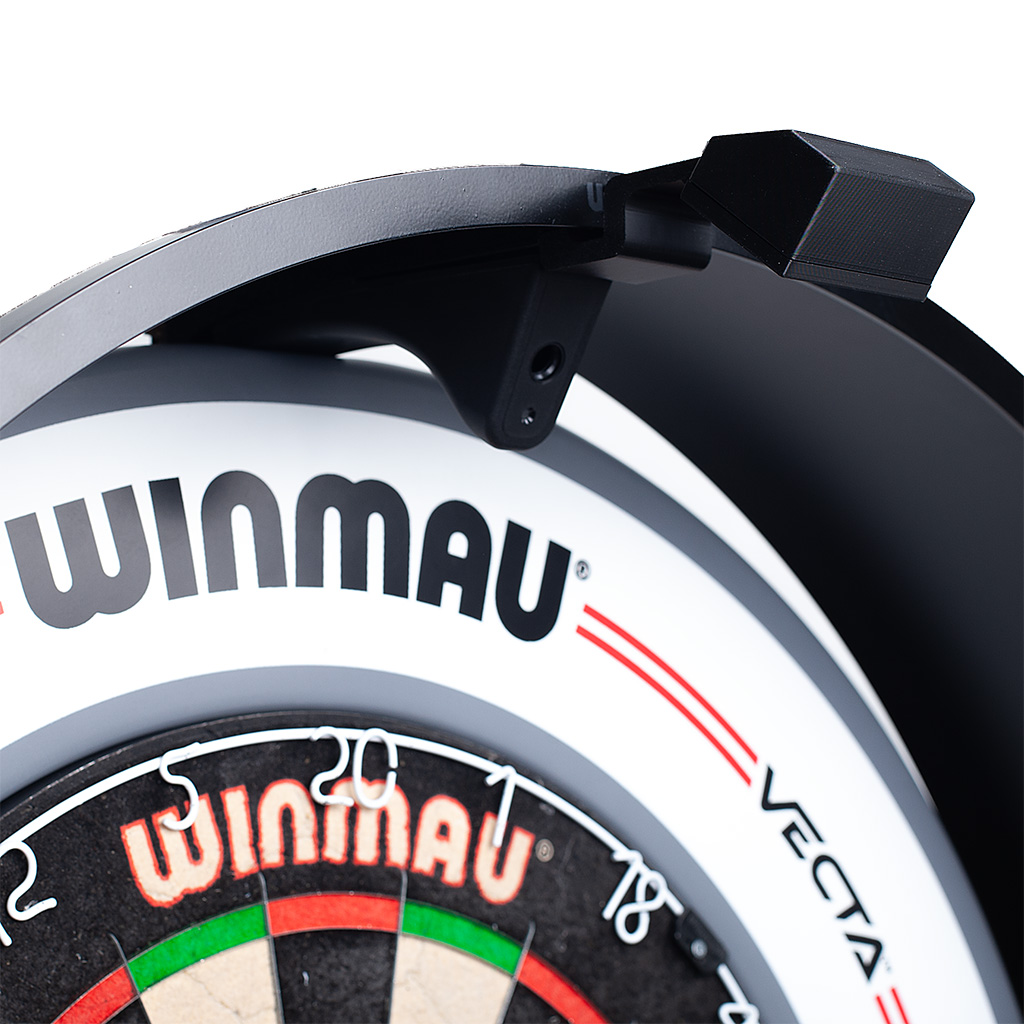

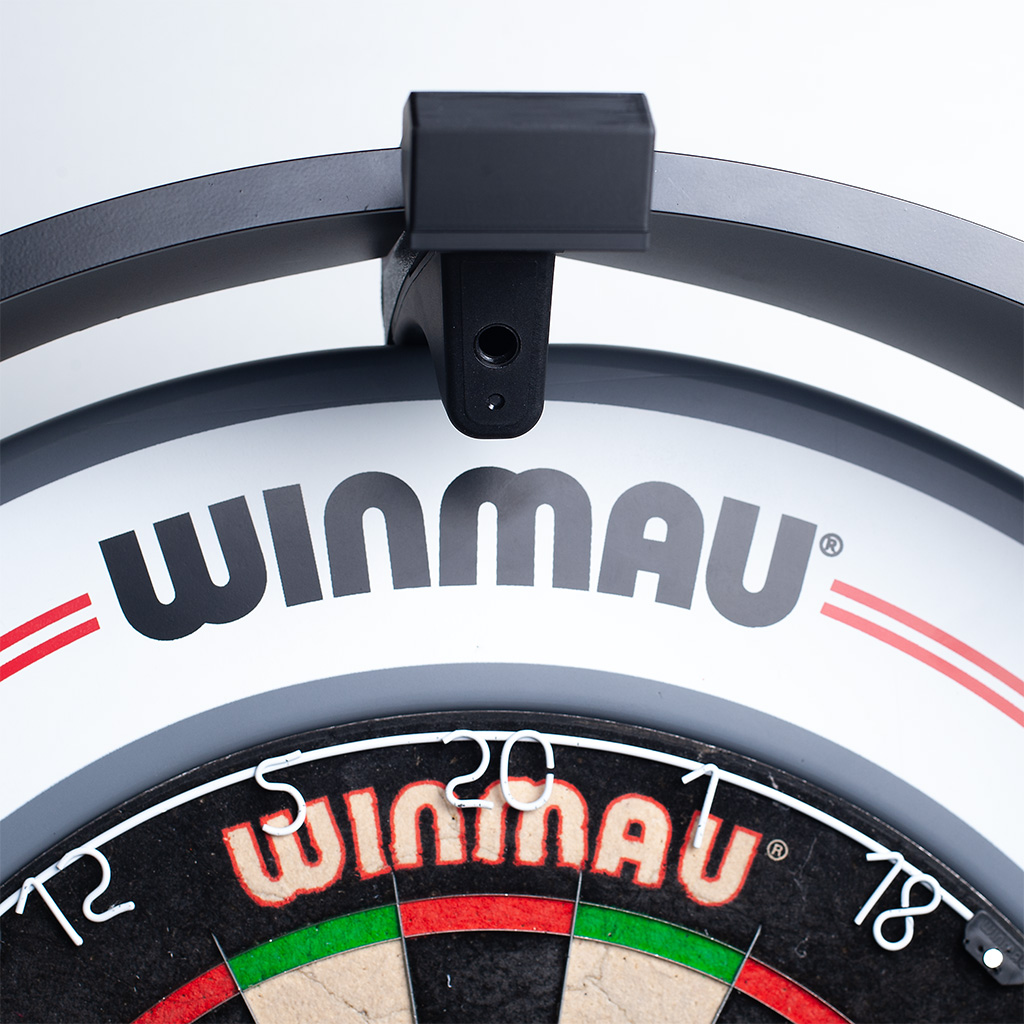

Scolia Home v2 Arm für niedrige Deckenmontage

Beschreibung

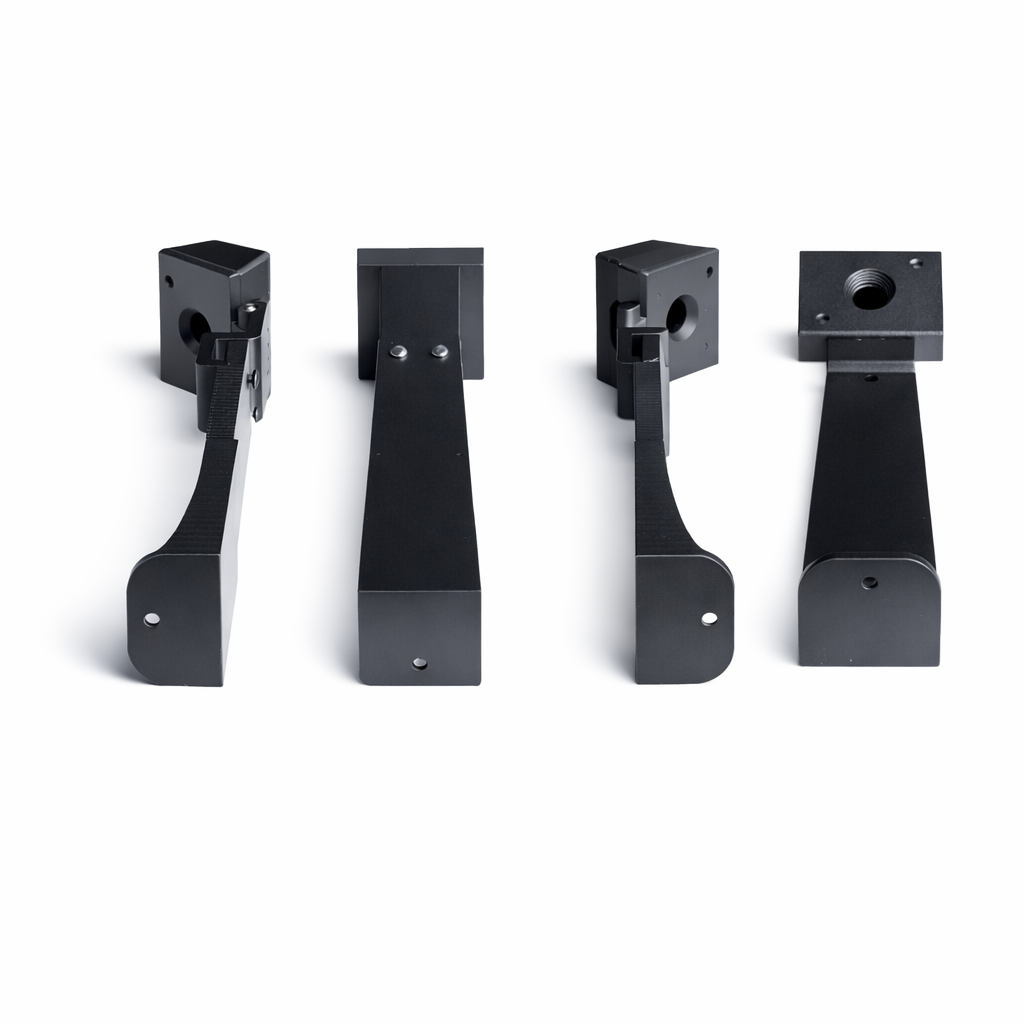

Umbauanleitung:

Hier auch als Youtube Video verfügbar: https://youtu.be/iIFh3a4yCEY

Zur Montage müssen die Arme mit Beleuchtung von der Wand komplett abgenomen werden. Die unteren beiden Arme aber fixiert lassen.

Der obere Scolia Arm muss mit den 4 Kreuschrauben geöffnet werden.
2 dieser Schrauben werden später benötigt um den Gehäusedeckel am Kameragehäuse festzuschrauben.
Mit den anderen beiden kann man die Side Covers auf der Rückseite vom Arm festschrauben.

Aus dem Kameraarm muss die Kameraplatine entnommen werden (2 Torx 6 Schrauben).
Diese wird genauso und mit den selben Schrauben im neuen Kameragehäuse wieder eingebaut.
Das Kabel der Kameraplatine geht oben heraus, wird um die Kameralinse zum unteren Ausgang geführt.
Dann kann man das Gehäuse mit dem Deckel verschrauben.

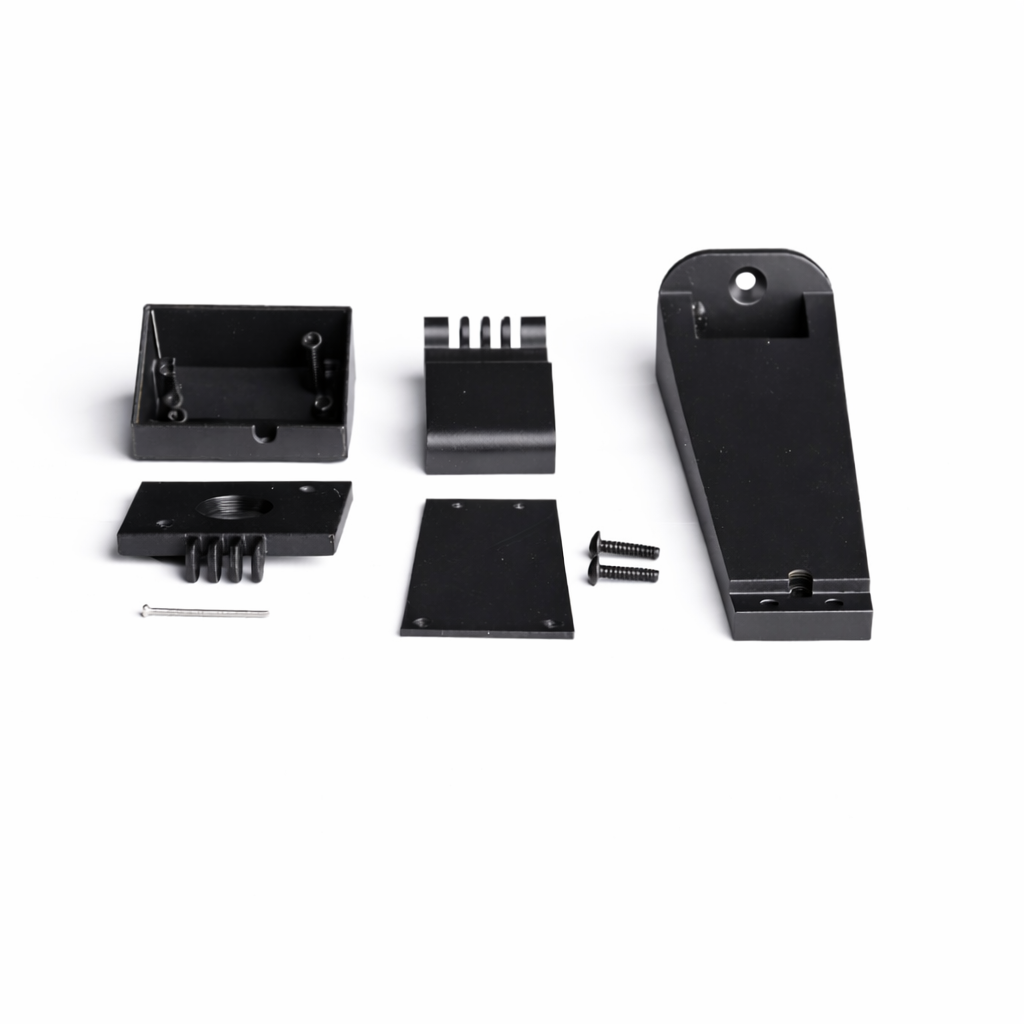

Als erstes die Side Covers mit den 2 Schrauben des Kameragehäuses an den Vorbohrungen der Halterung hinten leicht anschrauben.
Wenn keine Side Covers installiert werden, die Adapterplatte hinten montieren.
Danach die mitgelieferten Schrauben von außen (wenn vorhanten durch die Side Covers) und durch die Aussparungen der Halterung.

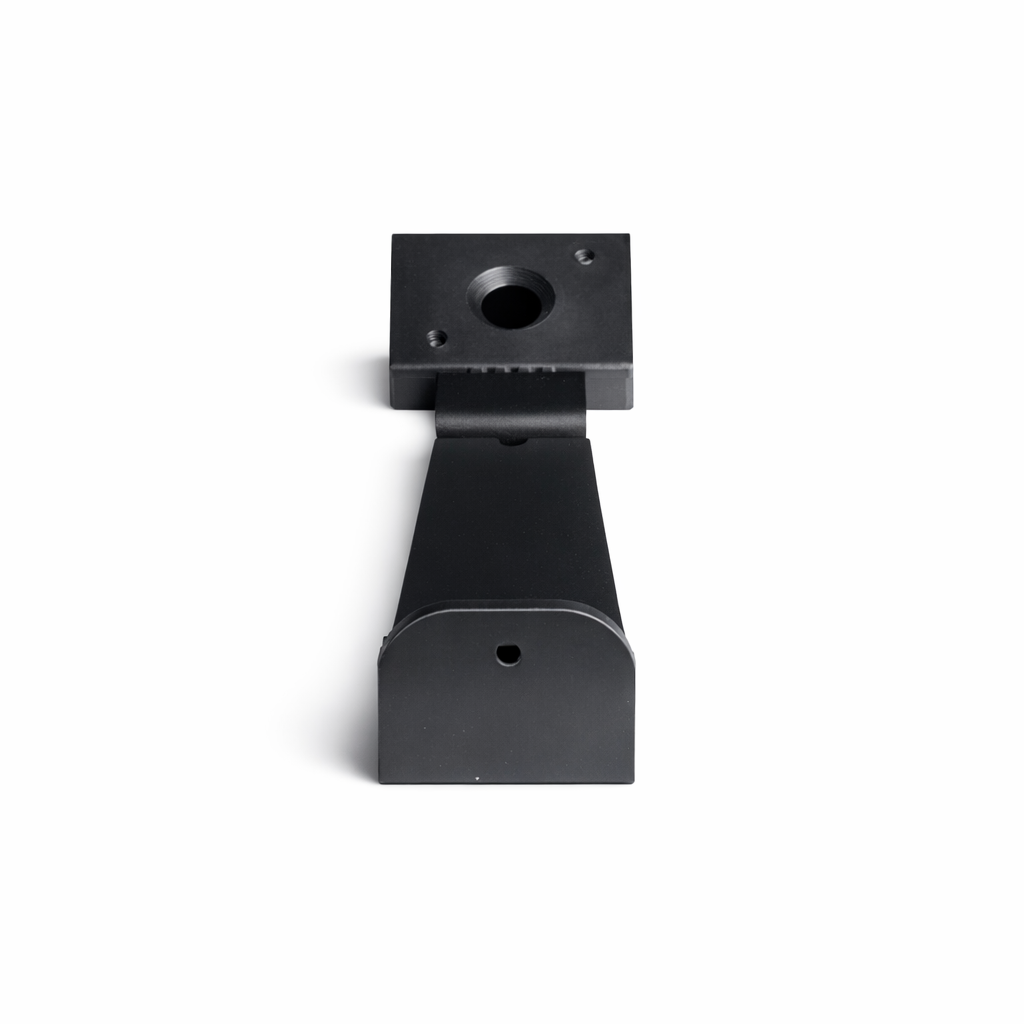

Vorne kommt als Gegenstück der Kameraarm mit den Gewinden. So können die Schrauben mit Gefühl angezogen werden.
Danach die 2 Schrauben der Side Covers ebenfalls mit gefühl weiter anziehen – es reicht wenn diese 1mm von der Halterung herausstehen.
Das sieht man nicht und die Schraube geht nicht durch den Kameraarm durch.

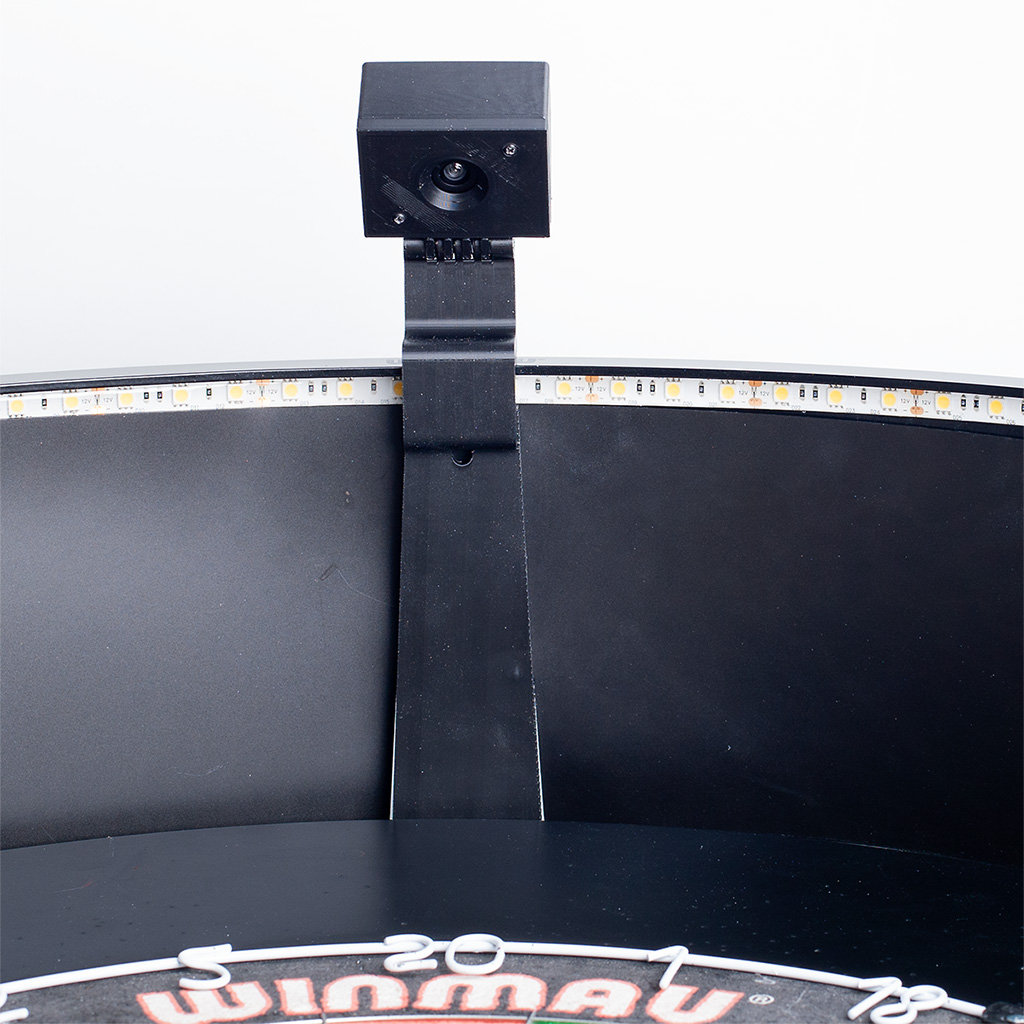

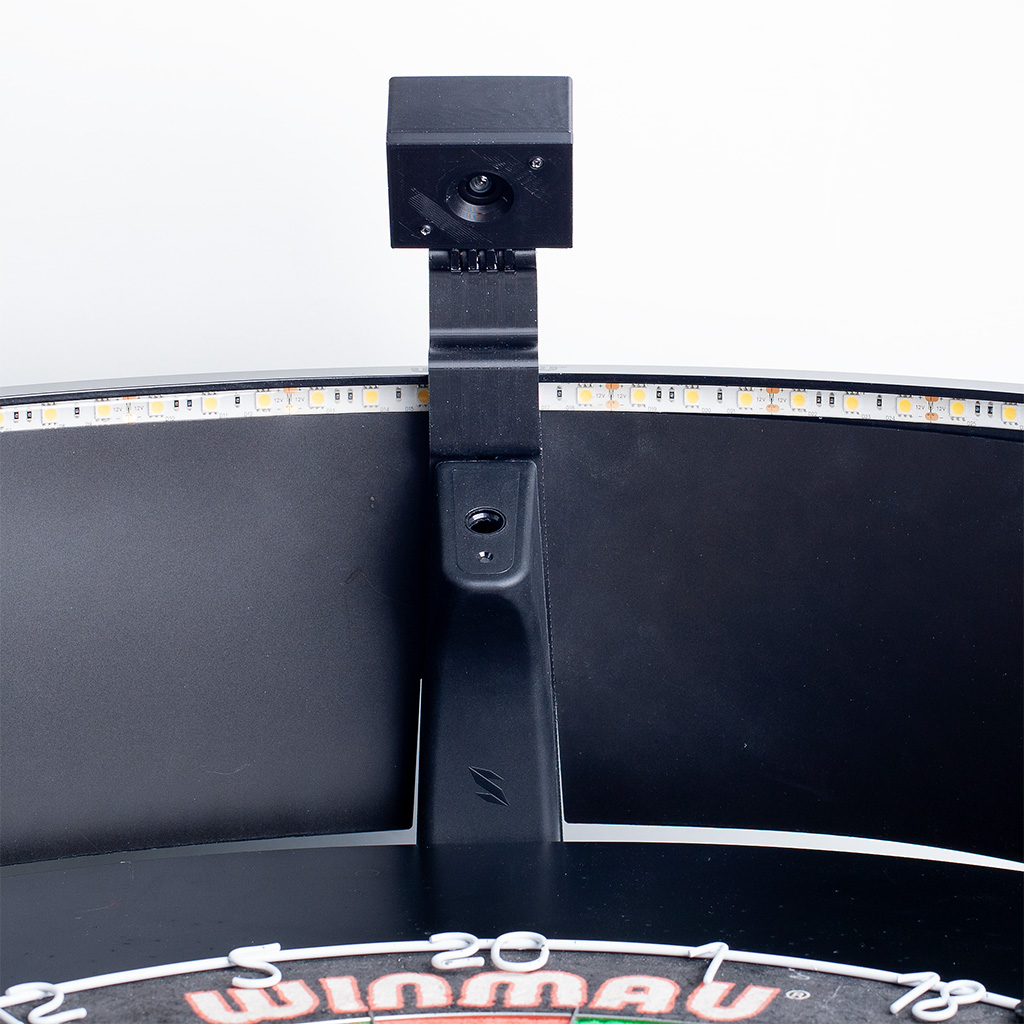

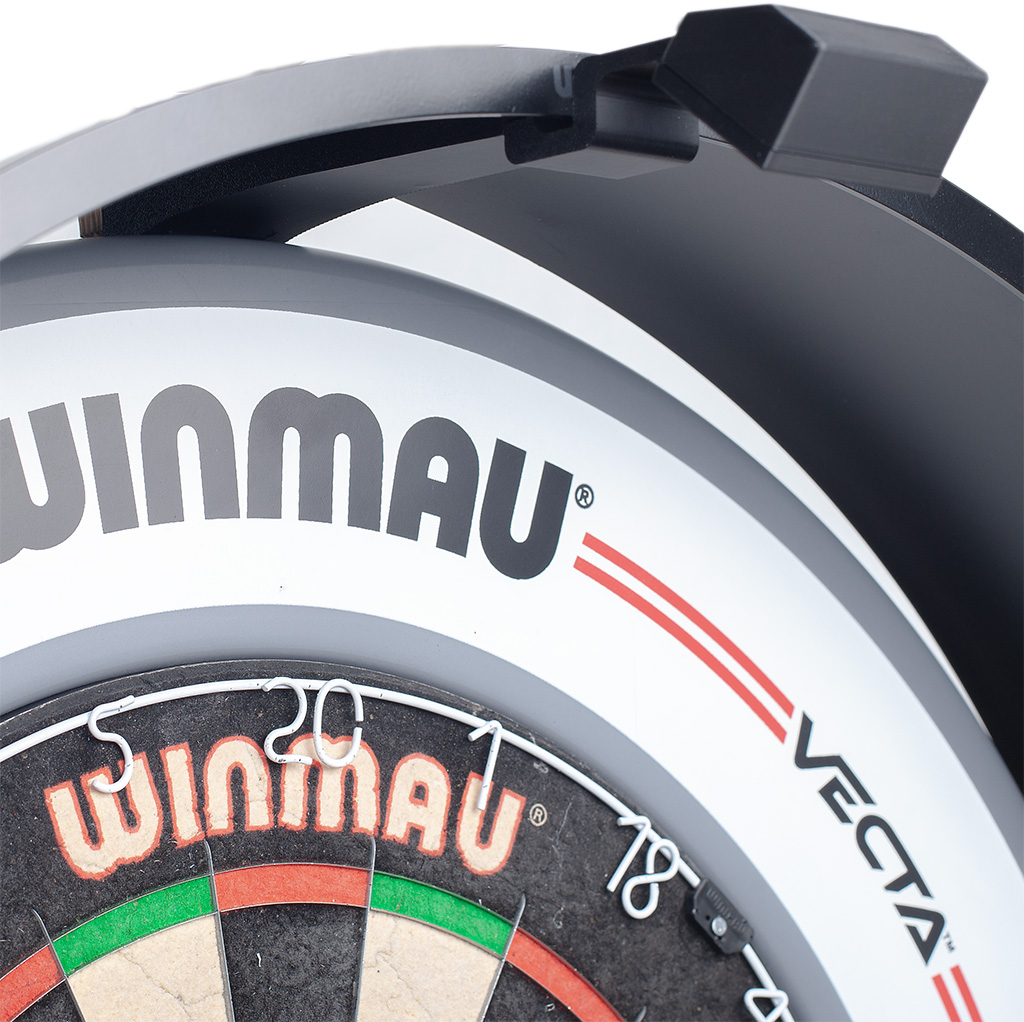

Als nächstes kann schon das Kameragehäuse am Kameraarm mit der mitgelieferten langen Schraube locker fixiert werden.
Fester anziehen bitte erst, wenn alles montiert ist und das Kamerabild eingestellt wird.

Jetzt können die 3 Arme an der Wand befestigt werden.
